产品功能

• 短路故障检测与指示功能：

      自适应负荷电流大小，采用突变量法检测短路故障。以短路瞬间电流突变、突变时间和保护动作停电作为动作依据，就地指示并将故障信息上传至配电主站。

• 小电流接地故障检测与指示功能：

      利用暂态零序电流波形比较法检测小电流接地故障；

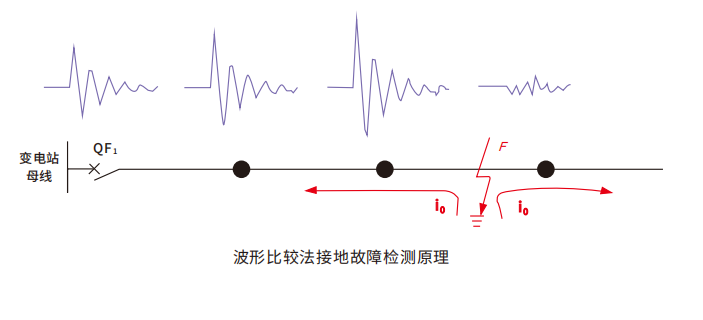

      暂态零序电流波形比较法，自动记录暂态零序电流波形并上送配电定位主站，主站通过分析线路区段两端暂态零序电流的波形相似性识别故障区段，远程控制故障区段两侧故障指示器进行故障指示。如下图所示：

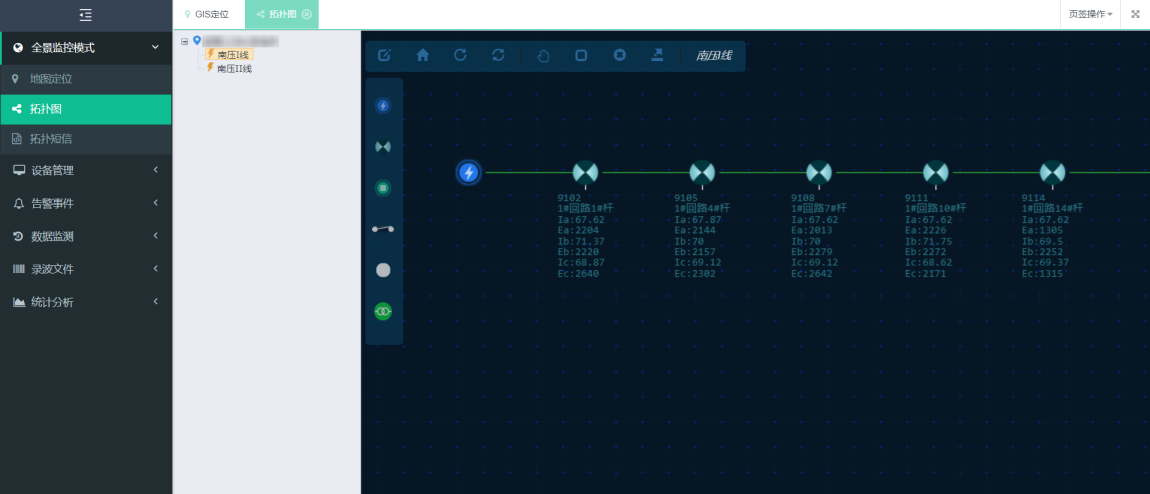

• 运行状态监测功能：

       实现实时存储信息，可进行历史数据查询，报警信息打印等。

• 实现线路故障手机APP推送：

       手机APP可以接收管控平台推送的预警信息和设备报警信号，不同用户权限下根据管控平台的报警规则设置可以接收不同的预警提示信息。例如系统管理员层面只推送异常报警概要，运维人员层面则需要推送前端设备报送的具体报警信息。

• 其他功能：

  信号复归功能

      线路永久性故障恢复后上电自动延时复位，瞬时性故障后能按设定时间复位或者执行主站远程复位。

  信息存储功能

      具备电流、相电场强度、故障时间记录、故障录波等历史数据循环存储功能，电源失电后保存数据不丢失，具备日志记录及远程查询召录功能。

  对时功能

      具备主站对时功能，接收并执行主站系统下发的对时命令，与系统时钟保持同步；

      可选配GPS对时模块。

  通信功能

      具备串行通信接口和移动4G/3G网络通信接口，实现与配电定位主站通信以及当地维护通信。串行通信规约采用DL/T 634.5-101（IEC60870-5-101）。

   远程配置和就地维护功能

      支持远程配置和就地维护，包括故障检测启动条件、信号复归方式、远程升级等。

产品构成

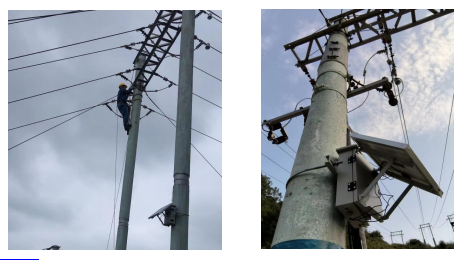

BXC-2000架空线路智能故障定位系统由故障指示器（由3只相序无线采集单元和1台汇集单元组成）、故障定位主站、云平台（可选）、手机APP（可选）。无线采集单元分别悬挂在三相架空线路上，通过近距离无线射频与汇集单元通信；汇集单元通过无线通信与定位主站通信。主站信息上传云平台，推送到手机APP。

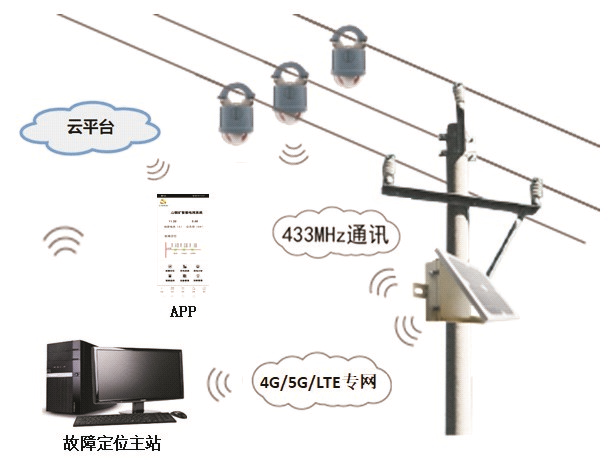

产品系统组成如下图所示：



系统组成原理图

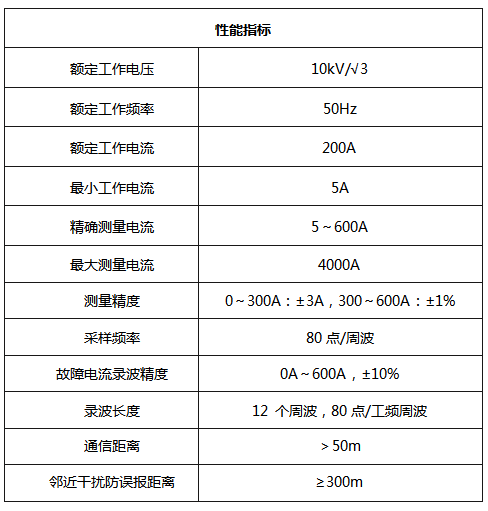

技术参数

使用环境

• 环境温度：-25℃~+40℃；

• 海拔高度：≤1000米；

• 阳光辐射不超过1000W/m²；

• 覆冰厚度不超过20mm；

• 风速不超过34m/s；

• 周围空气可能受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染，污秽等级不超过GB/T 26218.1-2010中确定的现场污秽严酷度(SPS)等级中的“c”；

• 对于高海拔地区、污秽严酷度严重的场所等运行环境恶劣的条件，订货时须明确提出，我方可根据装置的特殊运行环境，设计制造满足现场运行条件的产品。
