发布时间：2023-03-07

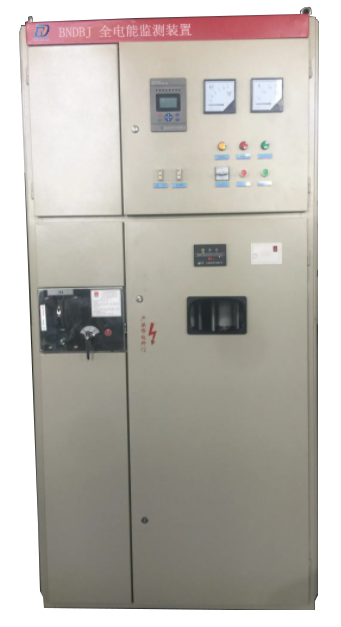

BNDBJ全电能监测装置产品功能及特点：
1、取代传统的PT避雷器柜
2、低残压技术
在金属氧化物非线性电阻片材料和技术突破的基础上，新开发的低残压母线过电压保护器保护残压比普通避雷器降低30%以上，更好地保护负载。对弱绝缘负载及过电压本身有着重要意义。
3、PT铁磁谐振保护技术
该柜有彩色液晶屏实时显示工频，1/3分频，1/2分频，3倍频电压值及波形，利于实时观察各频段的电压变化，发生铁磁谐振时及时记录各频段电压值及故障波形有助于事后分析并及时启动消谐电路。一次消谐器安装在PT中性点接地，有可能会造成三相不平衡，我公司采用投切开关技术(PTK技术)——当系统正常运行时，通过PTK的常闭接点接地，发生谐振时打开开关投入并联的一次消谐器，完美实现一次消谐与与PT中性点直接接点的配合，更好地保护PT。
4、故障录波技术
柜内装置采用20MHz，四通道同步采样，50ns模数(A/D)转换确保数据不失真，大容量存储。对系统的三相电压及零序电压实时显示波形并对金属接地，弧光接地，磁谐振，PT断线，过压，欠压，失压，三相不平衡等故障波形实时录波有助于用户对系统所产生的状况分析处理。
5、消弧技术
鉴于有些客户对消弧技术的认可，我公司此款产品可选配消弧功能。
适用范围
本柜适用于3-35kV各种电压等级，对电力系统常见故障实时监测处理分析。可广泛用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统。
工作原理

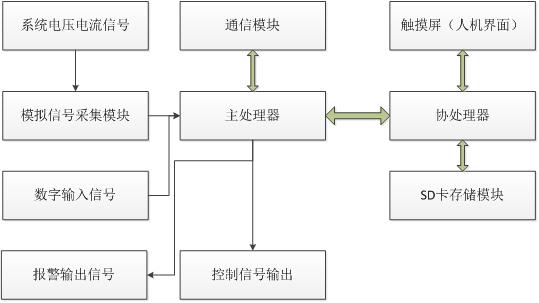

本柜内集成电源模块，模拟信号采集模块，数字信号输入模块，继电器信号输出模块，开关量采集模块，主处理器模块，协处理器模块，通信模块，SD卡存储模块等，如图：
控制器采集系统电压电流信号、外部反馈信号以及其他装置的反馈信号，实时监测电力系统以及装置本身的运行状况，并且实时显示到用户界面上。当系统发生各类故障时，快速分析故障发生的类型及属性，再根据判定结果做出相应的处理。
技术参数
测量信号：PT⼆次侧电压和CT⼆次侧电流； 电压偏差精度：≤0.2%；
测量范围：100V、400V；电流5A； 频率测量精度：≤0.005Hz；
变换器：16bitꢀA/D； 负序电流精度：≤0.2%；
采样频率：128点/通道×周波； 电压总谐波畸变率：≤0.5%；
测量精度：基波电压、电流测量精度0.2级； 电流总谐波畸变率：≤0.5%；
电压闪变：≤5%ꢀ； 谐波监测：1〜21次谐波；
三相短闪变、三相⻓闪变; 供电电源：AC/DC220V±20%（交直流两⽤，功耗：4W）；
三相电压不平衡度：≤0.2%ꢀ； 通讯⽅式：RS485；
三相电流不平衡度：≤0.2%； 压波动精度：≤0.5%。
使用环境
