发布时间：2023-03-07

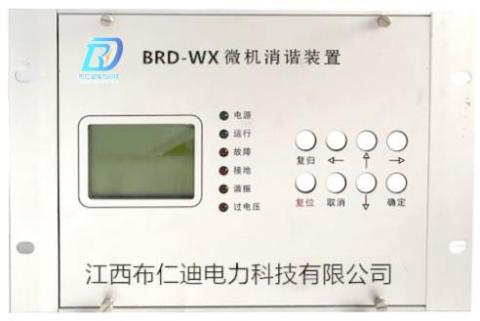

BRD-WX微机型消谐装置适用于35kV、10kV、6kV、3kV及以下电压等级的中性点不接地或经电阻、消弧线圈接地的发电厂、变电站，自动消除系统铁磁谐振，广泛运用于电力，石油、化工、煤炭、冶金等行业。本装置利用32位ARM芯片作为检测、逻辑判断、控制的核心元件，总线不出ARM芯片，采用大功率、无触点元件消谐，具有运算速度快、性能稳定、抗干扰能力强等优点。不仅可以消除铁磁谐振，还可以对过电压单相接地做出指示。
产品功能
实时监测PT开口电压，包括三分频，二分频，工频，三倍频及以上频率的电压，如发生铁磁谐振立即启动消谐电路实施消谐；
一段母线选用一台，也可二段母线共用一台；
母线发生接地，过压，谐振时装置有报警接地输出；
装置采用中文界面，方便用户设置，查看。也可选用英文界面；
具有故障追忆功能，可存储30条故障记录；
Rs458通讯，波特率可选2400，4800，9600，19200。
技术参数
电源：AC220V±10%或DC220V±10%；
整机功耗：≤20W；
输入参数：母线段数：1～2段；
报警输出：报警继电器触电容量为：AC/DC220V，5A；
通讯：RS485；通讯规约MOUDBUS。
使用环境
环境温度：-10℃~+40℃；
海拔高度：≤1000米，若海拔高于1000米请注明；
使用场所：无酸碱腐蚀处；
相对湿度：日平均相对湿度不大于95%；
地震烈度：8级。
