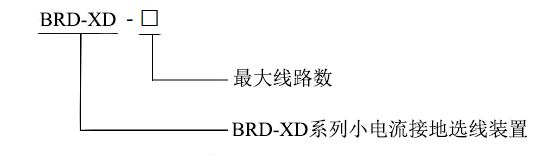

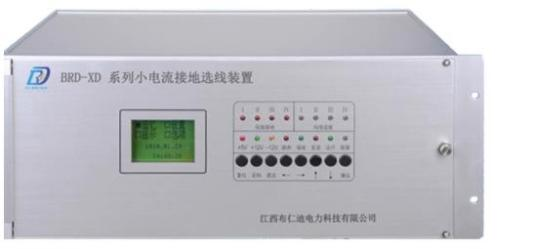

产品选型

产品功能

• 该装置结构采用模块化设计，主控片采用内置DSP高速度自带数据采集模块的高性能单片机，各模块之间采用可冗余校验、多发送的CAN通讯方式进行数据交换及共享。面板采用显示屏及简单的5键操作功能进行人机对话。

• 系统采用双看门狗方式来检测系统的运行；较宽的工作输入电压，较高的电流信号测量精度；具备故障和设置信息的记忆功能；具备实时数据和故障数据远传功能。

产品构成

Ø硬件框架

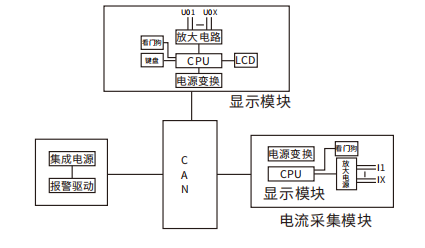

    选线装置的硬件由电源模块、显示模块、选线模块和CAN总线模块组成。

    电源模块部分提供装置电路所需各种电压，同时该模块板集成有继电器，供报警输出使用；显示模块部分用于采集开口零序电压、显示、数据保存及数据远传功能；选线板负责母线及支线各零序电流回路的采样。CAN总线负责把以上模块有机的组合在一起。框图如下：

 Ø键盘

    键盘包括：设置键、查询键、“+”键、“-”键和复位键。该复位键是在出现故障后，报警继电器吸合，在排除故障后，按复位键解除报警。

Ø显示

    系统正常运行时，LCD显示实时开口电压值；发生故障时立即弹出故障报警界面；通过键盘能够方便地进行参数修改或信息查询。

    共有三种指示灯，故障指示灯（黄色）亮表示有开口电压，系统有故障；接地指示灯（红色）亮表示接地故障；通讯指示灯（绿色）闪亮表示能正常收发报文。

工作原理

    装置启动运行后，系统时刻监测各段的开口（零序）电压变化情况，一旦开口电压在连续3ms内的值大于给定的值时，立即启动该段的选线功能，同时对接下来一个周期内的开口电压进行采样并计算有效值，通过有效值的大小来判断系统是否符合接地故障，如果符合条件，则显示屏弹出故障界面，显示故障的线路及故障时的电流值。

    在选线方法上，系统采用相位法和最大有效值法。电路设计上采用低通滤波，将高频波和干扰波形除去，得到实际的工频波。启动选线后，选线部分先采样一个周期的数据，延时若干个周期后进行下一个周期的数据采样；通过对比两采样周期数据的变化来判断相位是否变化，如果相位发生变化（弧光接地发生后消弧设备投入保护的情况），而且其有效值大于一个设定的限值（作为干扰信号值）时，认为该段发生故障；如果该段所有相位都不发生变化（弧光接地时消弧设备不投入保护或发生的是金属性接地），则根据有效值最大法来判断故障位置。

    故障发生并选出线路后，系统给出无源接点报警信号，也可根据客户定制要求外挂一对一的报警接口模块。

技术参数
