发布时间：2023-03-07
随着配电用的中、低压开关柜的数量越来越多，由中、低压开关柜母线故障引发的电弧光短路故障也日益增多。据报道，我国电力系统中，中压手车柜每年都有很多被烧毁的案例。在这种背景下，电弧光保护系统在我国电力系统中的应用开始加速发展。

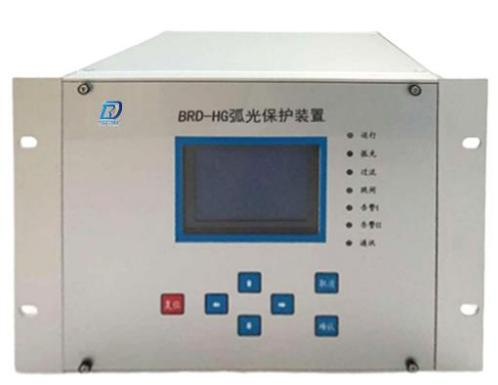

我公司研制的电弧光保护装置采用的微处理器具有功能强大的改进型哈佛结构和数字信号处理器计算功能，因此可以利用DSP高速、重复的数据处理能力实现对弧光信号及三相电流信号高速无误的采集、分析、及判断，及时准确的对开关柜内的弧光故障进行保护监测，并采取相应的跳闸及报警动作，同时利用微处理器的强大逻辑运算能力快速实现液晶显示、故障报警、远程通信和数据保护等功能。
该系列可用于3〜40kV户内的开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。符合IEC255-22标准。
技术参数

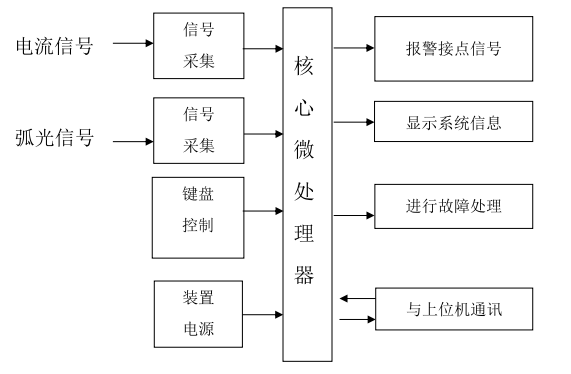

电弧光保护装置是基于系统电流信号和弧光感应传感器提供的信号而设计的产品。装置总体结构如下图所示：主要由微处理器模块、按键显示模块、信号输入模块、信号输出模块和电源模块构成。
产品特点
Ø主要功能
采用了可靠的快速算法，从发现故障到出口跳闸时间间隔不超过10ms；
全数字化设计：
本装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患；
保护原理简单、合理 根据弧光产生时的特点，装置采用弧光和电流双重判据，保证动作的准确性。
Ø强大的电气性能
弧光探头设计、连接线等全部采用耐高温、阻燃的高分子材料，具有超强的电气隔离效果。装置完全满足EMC的标准，保证了弧光保护系统的整体稳定性和动作的可靠性；
故障信息记录全面 在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录弧光探头检测到故障弧光的位置信息，且可以详细记录动作时刻的三相电流值；
多种辅助保护功能 主控单元不但有弧光保护，还有断路器失灵等辅助保护，这些保护是弧光保护的合理配置和有效补充。
使用环境
环境温度：-10℃~+40℃；
海拔高度：≤1000米，若海拔高于1000米请注明；
使用场所：无酸碱腐蚀处；
相对湿度：日平均相对湿度不大于95%；
地震烈度：8级。
