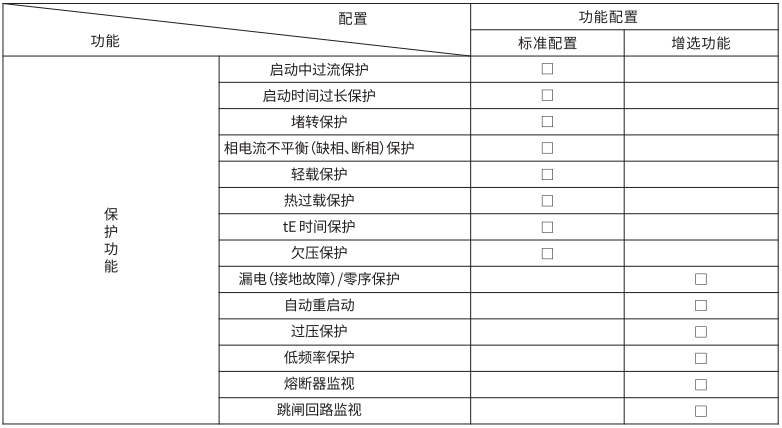

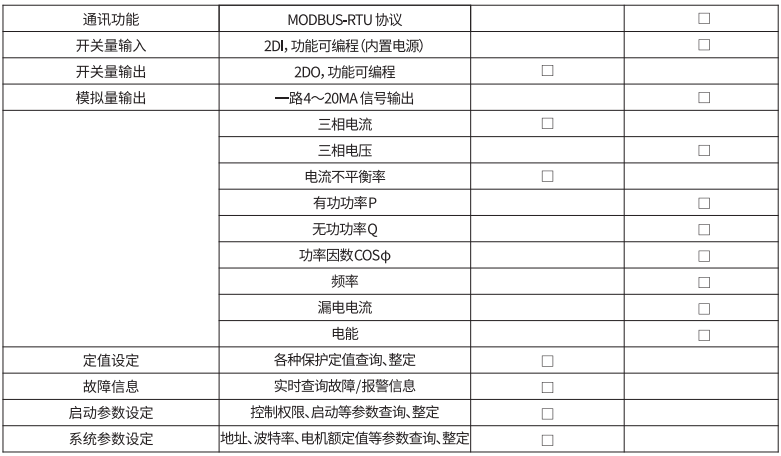

产品功能

产品特点

• 使用方便、操作简单，中文液晶界面，所有电参量信息和设定都可以通过面板上的功能键来进行读取修改；
• 功能高度集成化，集保护、测量、监视、控制、通信等多种功能于一体；

• 国际通用输入电源模块，兼容85～265V交流或直流工作电源，降低了对工作电源的要求；

• 过载“时间-电流特性”符合 GB/T14048.4-2020标准，并增加更多脱扣级别，满足重载启动要求；

• 温度保护：更直接监控电动机的发热情况，符合标准GB/T14048.16；

• 以高性能混合信号微处理器为核心，具有高速运算和实时信号处理能力，轻松完成保护算法；微处理器的总线不出芯片，系统的可靠性和抗干扰能力大大提高，增强了可靠性；采用交流采样，其实时性和准确性远高于其他方式；

• 支持Modbus协议和 Profibus--DP 协议，可以直接连入原有的DCS系统，最高速率可达12M；

• 产品在防震、抗干扰方面进行了精心设计和严格的电磁兼容性测试，以确保装置安全运行和防误动；

• 高速采集接入装置的电流、电压输入信号数据，测量精度高。测量内容包括：相电流、相电压、线电压、频率、有功功率、无功功率、功率因数、积分电度和脉冲电度等，测量电流范围广，可省略一次互感器成本；对各种电量和非电量信号的测量精度可通过通道校正系数进行调节，不需要调整硬件回路；

• 事件记录多达96条，既可上传也可就地查看，为故障诊断和事故分析提供强有力的依据；

• “晃电自起动”功能，主电路短时停电或电源切换后根据设定参数可实现分时顺序起动；

• 具有完善的自检能力，包括存储器、出口、通讯口等，发现装置异常能自动告警；

• 配备保护逻辑和控制逻辑可编程功能；

• 采用频率跟踪技术，精确采样变频交流回路；

• 变送器功能强大：内置4～20mA 模拟量输出，可选多种电量（电流、电压、功率、电能），且范围可调。

技术参数

电气参数

• 电动机额定工作电压：AC380V、AC660V；

• 防护等级：控制器本体IP20；显示模块IP45；　

• 控制电源：220V AC，50Hz，15VA/15W；　　

• 电源电压：AC/DC85-265V；　　

• 额定电流：0.5～800A；　　

• 频率：38Hz～70Hz；　

• 额定工作频率：50Hz；　　

• 功耗：正常工作时≤1.5W 保护启动时≤2.0W；　　

• 绝缘电阻：100M欧/500V；
