产品功能

• 故障定位：

      系统采用单端自动测距技术，实现电缆的故障测距，并且在系统后台界面指示故障点位置，对故障点进行标注，测距精度可达到±5m；

• 故障预警：

      系统利用瞬时性故障的暂态行波特征，根据电缆瞬时性接地后的绝缘状态更接近于永久故障的现象，对电缆的绝缘状态进行监测，保证线路发生永久性接地故障前系统能够可靠预警；

• 系统云服务（用户可选项）：

      针对每个用户提供足够的用户空间，用户可在任何时间地点通过浏览器方式访问现场的系统监测情况，并且系统历史数据永久存储，方便历史查看；

• 电子值班（用户可选项）：

      实现无人值守，报警信息及工作状态可通过发送短信息、APP推送的方式至相关人员；

• 历史存储：

      实现实时存储信息，可进行历史数据查询，报警信息打印等。

系统构成

Ø电缆故障精确定位装置

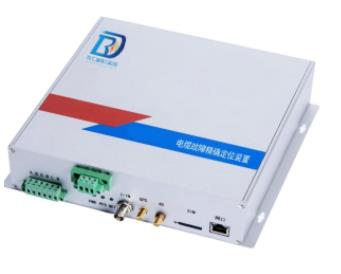

    电缆故障精确定位装置融合先进的数字化传感器技术、高速数据采集、数据分析、通信技术和计算机技术为一体，将本地数据通过4G/光纤/网络通讯模块实时上传至系统后台。电缆故障精确定位装置能够适应恶劣的运行环境，为配电网安全运行提供有力的保障。装置外观如下图所示：

Ø传感器

    高频芯线式传感器：传感器安装在被监测电缆分相处，负责监测被测电缆的暂态电流行波信号，传感器与采集单元间通过多芯屏蔽线连接。装置外观如下图所示：

Ø系统主站

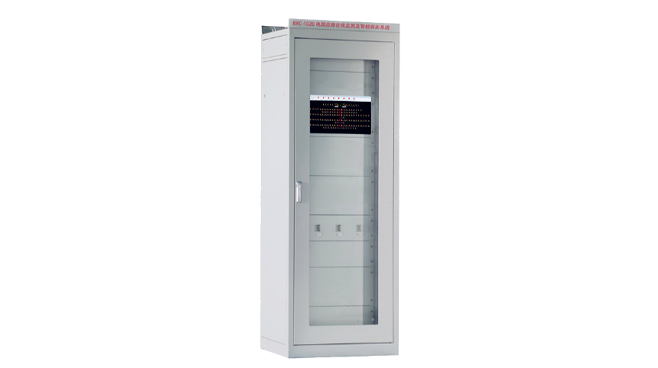

    主站包含有系统监测后台、其他辅助监测单元等，利用特有算法，通过对现场的上传数据进行分析，实现故障点精确定位、预警等各项功能。

Ø系统软件后台

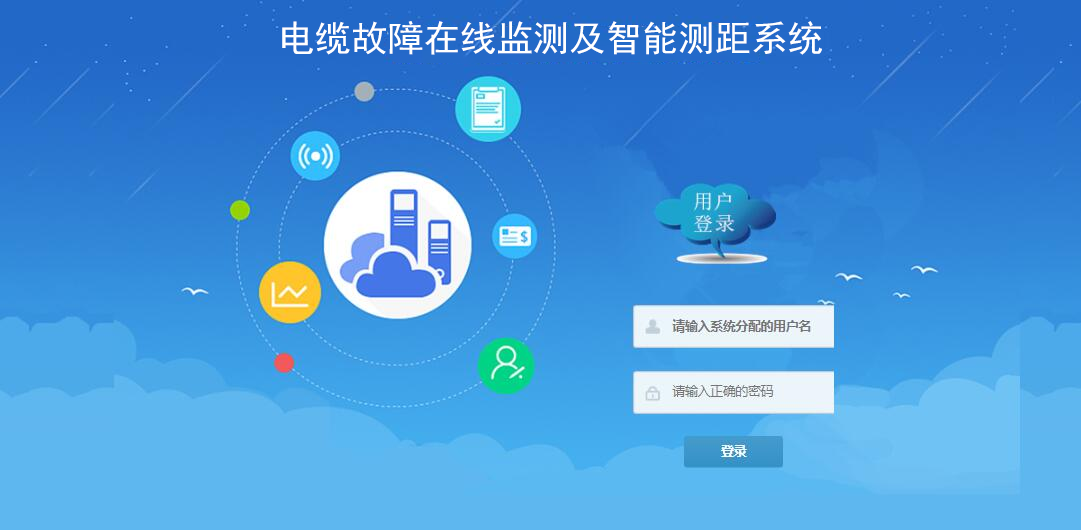

    软件平台采用B/S的结构搭建，通过自组局域网或采用云服务来实现各项功能。用户可在自己的客户端（主站电脑）用浏览器的形式访问系统监测后台，如选用云服务则可在任何时间地点通过浏览器登录系统监测后台，查看线路运行情况，并且系统的历史数据永久存储，方便查看。如下图所示：

    系统可自动预警电缆故障和故障精确定位，并通过弹窗告警，也可选择手机短信方式或者APP软件推送将故障信息通知相关人员。

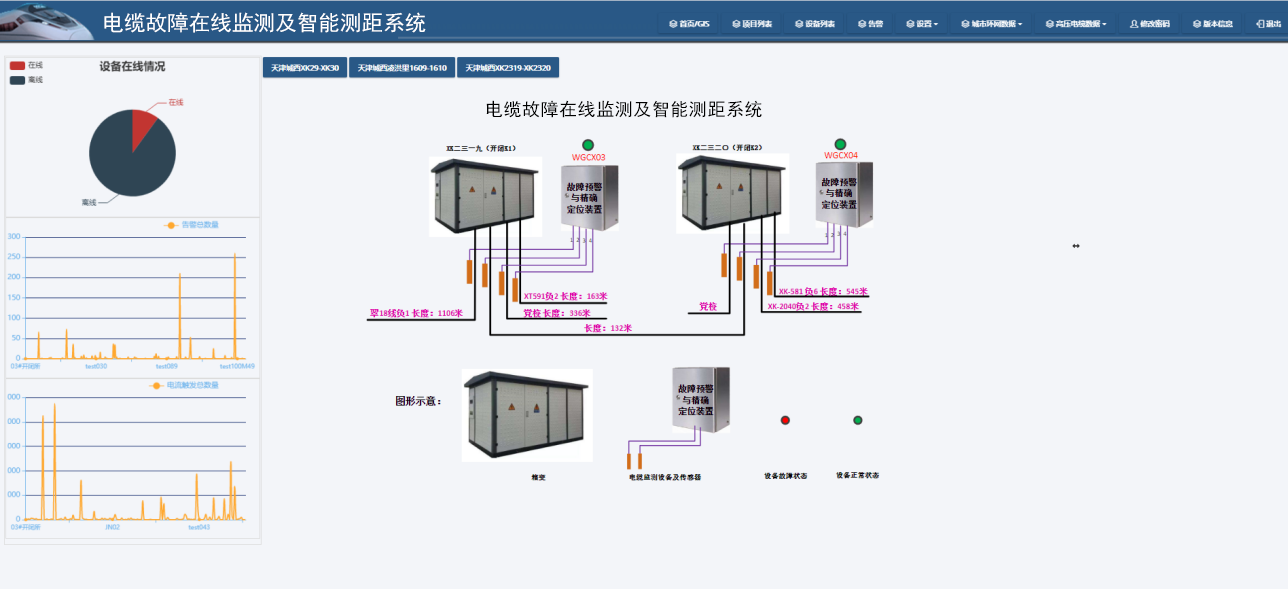

    当监测线路出现异常时系统会在相应线路处进行变色闪烁提示以及弹出告警弹窗提示故障点位置，系统后台界面，如下图所示：

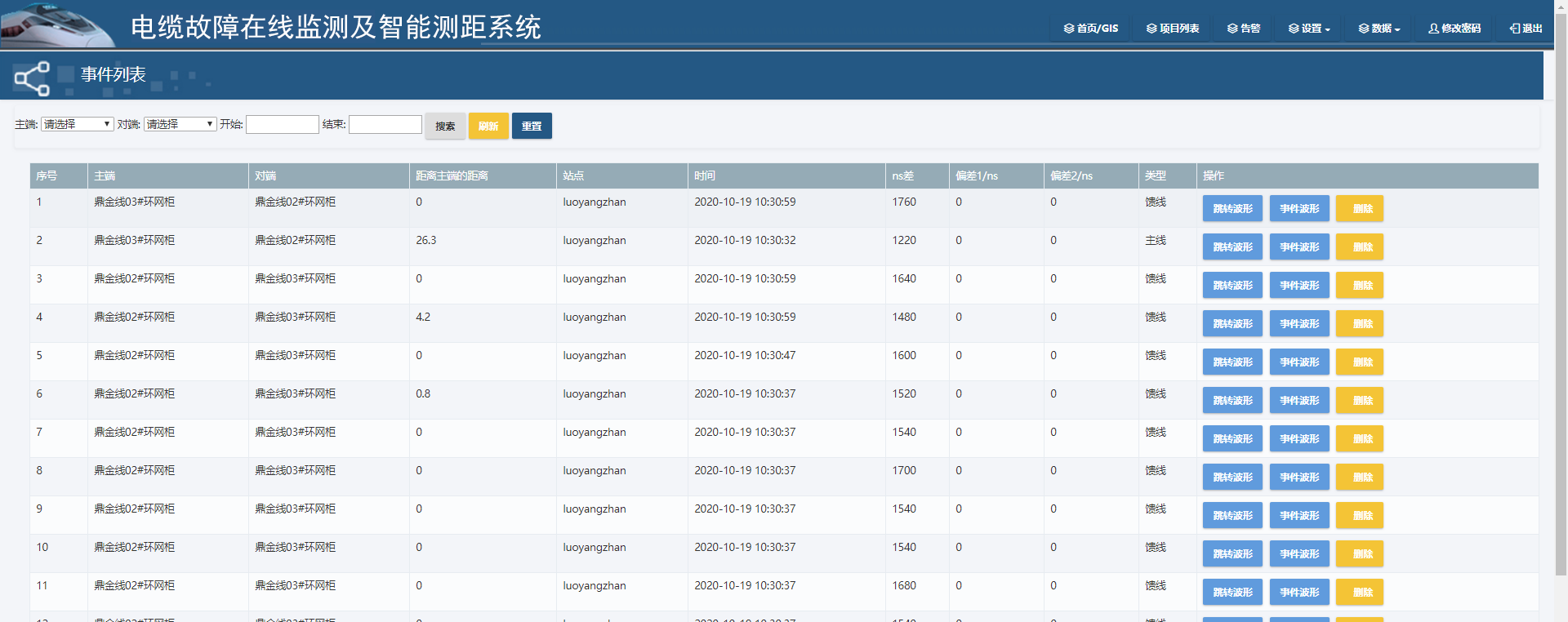

    在数据列表中查看相关线缆的终端线路，通过时间搜索功能，点击查询可以得到想要的目标线路，如下图所示：

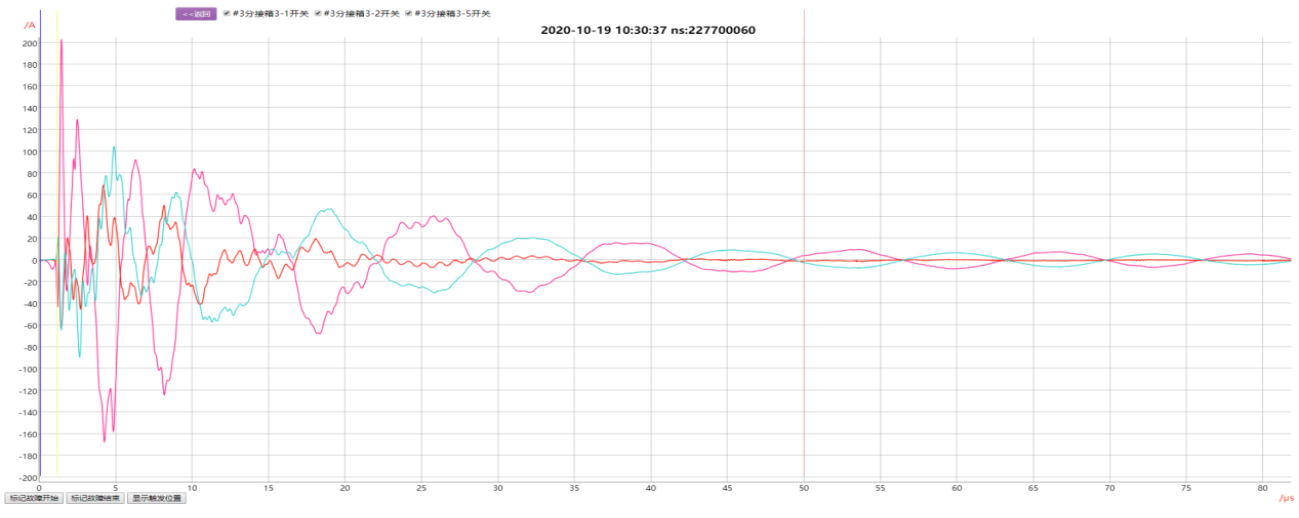

    筛选某一时段目标线缆监测到的高频波形，根据系统采集到的波形信息，可分析出选中线缆目前的运行状况，实现实时监控的功能，如下图所示：

技术参数

• 采样频率：25MHz×8路；                                   功耗：≤10W；
• 高频芯线式传感器测量带宽：1kHz～100MHz；     通讯接口：4G无线通讯/网口/光口；
• 系统定位精度：±5m；                                        供电方式：AC 110～220V；
• GPS/光纤/北斗守时精度：20ns；                         平均无故障工作时间MTBF：≥50000h；
• 云服务（用户可选项）：阿里云；                          系统上位机：主站或云。

使用环境

• 环境温度：-10℃~+40℃；
• 海拔高度：≤1000米；
• 使用场所：无酸碱腐蚀处；
• 相对湿度：日平均相对湿度不大于95%；
• 对于高海拔地区、户外场所、腐蚀性场所等运行环境恶劣的条件，订货时须明确提出，我方可根据装置的特殊运行环境，设计制造满足现场运行条件的产品。
