发布时间：2023-03-07
随着社会经济发展，我国电网系统规模不断扩大，电网系统容量也持续增长，电网系统短路电流超过断路器额定遮断容量的问题日趋严峻。当系统短路电流超过断路器的开断电流时，系统中断路器在开断超过其能力的短路电流有可能会引发断路器爆炸的事故。另外，较大的短路电流会引起电气设备损坏等事故，造成重大的经济损失和不良的社会影响。
针对断路器开断安全性和短路电流引起的动热稳定的事故问题，我公司专门研制出BRD-ZLB系列零损耗深度限流装置。与普通限流电抗器相比，零损耗深度限流装置克服了电抗器正常运行时带来的巨大电能损耗、电压波动及电磁干扰等问题；与爆炸型大容量高速开断装置并联电抗器方案相比，可避免更换一次性使用的元件带来的维护工作量加大和运行成本增加的问题，而且还避免了由于柜体与电抗器之间的连接母排导致事故率增加等问题。
本装置可装在主变压器6～35kV出口或中小型发电机出口、母线联络处，用以限制流过零损耗限流装置的短路电流。

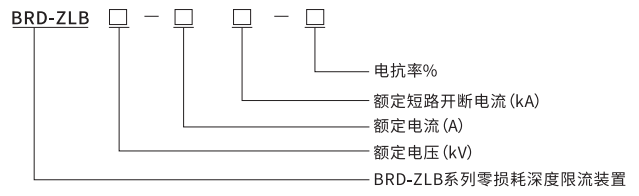

产品选型
产品功能
BRD-ZLB零损耗深度限流装置主要实现如下功能:
深度限流：
正常运行时快速换流器合闸，本装置工作在零损耗运行状态，系统发生短路时能在20ms内投入深度限流器，实现深度限流。
自动恢复：
短路故障切除后测控子站检测工作电流恢复后，立即控制快速换流器合闸，深度限流器退出，装置恢复到正常的零损耗运行状态。
故障自愈：
一旦任何一相的快速换流器发生误分闸时，快速识别器和测控子站立即控制快速换流器合闸，实现故障自愈。
事件记忆：
测控子站可记录线路短路或装置故障时的短路电流等各种参数。
远方监控：
测控子站预留数据接口，可以与现场的微机监控系统进行数据交换，并可按照上一级监控中心下达的命令进行深度限流器的投退操作。
产品特点
速度快：
本装置使用的快速真空断路器能实现5ms以内分闸，快速识别器可在2ms内计算出短路电流及电流过零点时间，并控制快速换流器在7-15ms内将深度限流器串入系统。
零损耗：
本装置正常运行时，深度限流器无电流通过，无损耗，无压降，限流电抗值参数设计不受电压质量和电能损耗的限制，可以根据系统需要实现深度限流。
寿命长：
用作快速换流器的快速真空断路器配置的高速涡流驱动机构，没有转动和传动部件，采用精准的过零开断技术大大减轻了触头的烧损，机械和电气寿命大大提高。

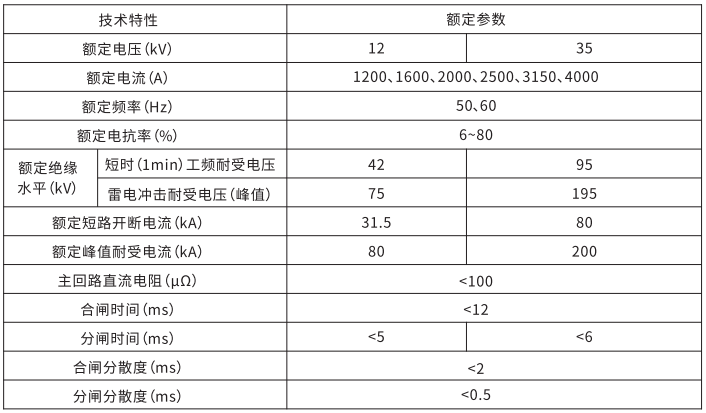

技术参数
使用环境
