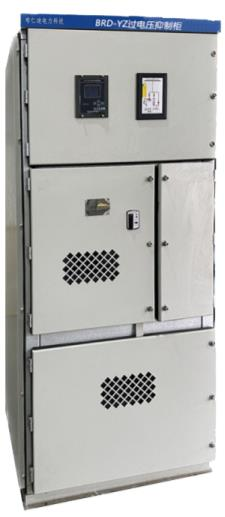

BRD-YZ过电压抑制柜

发布时间:2023-03-07

产品简介

    过电压抑制柜(BRD-YZ)适用于3~35kV电力系统中,用于对电网中出现的各种过电压进行限制,以提高电网运行的安全性和供电的可靠性。该装置可以作为电压互感器柜的替代设备。

产品功能

  • 包含电压互感器柜的所有功能。

  • 抑制柜在正常运行时,柜内微机保护装置实时不间断的检测PT提供的电压信号,一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象,微机保护装置利用DSP高速、重复的数据处理能力实现傅立叶分析,通过对电 压互感器PT的二次电压进行采集、判断,及时准确地对系统各种状态进行分析,判断出系统的故障情况,并显示故障类别,输出相应的接点信号进行报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示,远程通信和数据保护等功能。

  • 抑制柜在正常运行时,柜内智能微机装置实时不间断的检测PT提供的电压信号,一旦系统发生PT断线、过电压、欠压、失压、谐振、金属接地、弧光接地等故障时。智能微机装置利用DSP高速、重复的数据处理能⼒实现傅立叶分析,通过对电压互感器PT二次过电压进行采集、判断,及时准确地对系统各种状态进行分析,判断出系统的故障情况,并显示故障类别,输出相应的开关量接点信号。装置可以实现远程通讯和数据保护等功能。

  • 同时抑制柜可以加装微机消谐、小电流接地选线、智能操控等装置,实现了一机多能,节省了现场有限的空间。

产品功能

  • 电压互感器:

        布仁迪过电压抑制柜内电压互感器采用专用抗饱和PT,可以最大可能地避免铁磁谐振。在运行中给被保护系统提供二次电压和辅助二次电压信号。

  • 抑制柜控制器BRD-ZK:

        装置根据电压互感器提供的信号,一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象,微机保 护装置利用DSP高速、重复的数据处理能力实现傅立叶分析,通过对电压互感器PT的二次电压进行采集、判 断,及时准确地对系统各种状态进行分析,判断出系统的故障情况,并显示故障类别,输出相应的开关量接点信号,用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示,远程通讯和数据保护等功能。

  • 低残压保护器:

        能够抑制过电压尖峰,大大降低残压值,将相对地和相与相之间的各种过电压限制在设备绝缘允许的较低的水平。

  • 高压隔离开关:

        用来控制抑制柜的投入和退出,在抑制柜需要检修或调试时,与系统隔离并形成明显的断开点。

  • 一次消谐器BRD-XX:

        BRD-XX一次消谐器能够消除电压互感器产生的铁磁谐振。限制电压互感器一次绕组的激磁电流突增,防止因电压互感器一次绕组电流增加,熔断器熔断后因能量不足不能灭弧引发的母线短路事故。

  • 瞬时开关BRD-PTK

        并联与一次消谐器上。正常工作时,合闸状态。当系统发生谐振过电压,控制器发出指令,BRD-PTK迅速打开,投入一次消谐器。限制过电压。

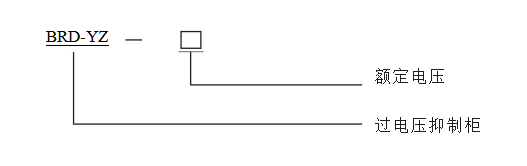

型号含义

技术参数

  • 额定电压(最高电压)(kV):6(7.2)、10(12)、35(40.5)

  • 额定频率(Hz):50

控制器参数

  • 电源电压:AC/DC 220V±10%

  •  通讯接口:RS485或RS232

  • 通讯协议:MODBUS

产品特点

  • 抑制柜是根据不同用户的系统参数进行生产;

  • 消除系统过电压保护的死区;

  • 吸收大能量的系统过电压;

  • 取代了PT柜,性价比高;

  • 实时监控系统状态,对出现的异常运行状态做出准确判断,并及时输出相应的开关量接点信号,用于报警;

  • 工业标准的RS485通讯接口,可以向上位机传送系统的运行状态;

  • 故障追忆功能,显示最近20次历史故障记录;

  • 具有良好的电磁兼容性,适合在强电磁干扰的复杂环境中应用;

  • 双硬件看门狗电路确保软件运行的可靠性;

  • 中文液晶显示,运行状态清晰,菜单式操作,方便易用。

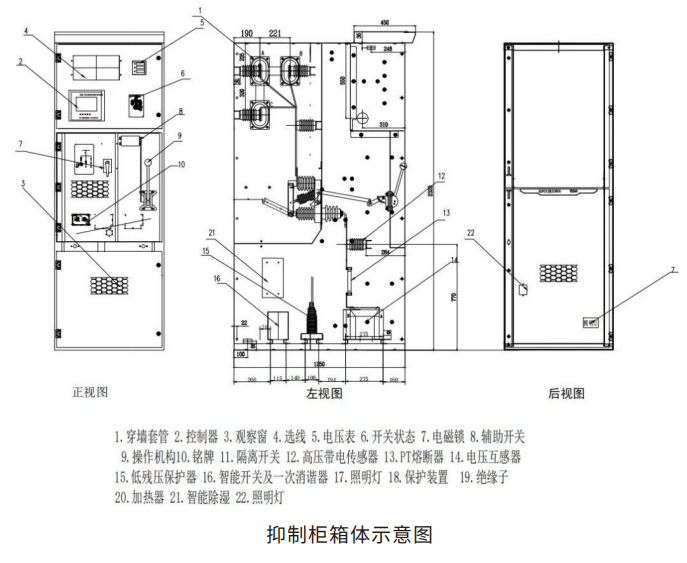

结构外形安装尺寸

使用环境

  • 环境温度:-10℃~+40℃;

  • 海拔高度:≤1000米;

  • 使用场所:无酸碱腐蚀处;

  • 相对湿度:日平均相对湿度不大于95%;

  • 对于高海拔地区、户外场所、腐蚀性场所等运行环境恶劣的条件,订货时须明确提出,我方可根据装置的特殊运行环境,设计制造满足现场运行条件的产品。
