大中型企业的内部电网(简称内网)和国家电网(简称外网)相连,形成供电系统。该系统内任何一支路出现短路都会造成整个系统的电压跌落,而且发生短路的支路电压等级越高,影响面越大,跌落值也越大。短路发生后,该支路的保护装置将动作,使断路器跳闸切除故障支路。从短路发生到故障切除这段时间,系统电压经历从跌落到恢复的过程,这种现象在不同的行业有不同的叫法:有的被称为“晃电”;有的被称为“失电”或“晃动”、“陡降”等等,晃电对变频器、电动机、继电器的有着严重的影响,因此而引起的事故,往往造成很大的经济损失。
BRD-MS一体式快速切换装置是江西布仁迪电力科技有限公司针对以上现象研制出的,以“供电电源故障快速判断技术”为控制基础的、基于“涡流驱动快速开关”的、电源故障时的备用电源快速切换装置,简称“快切”。

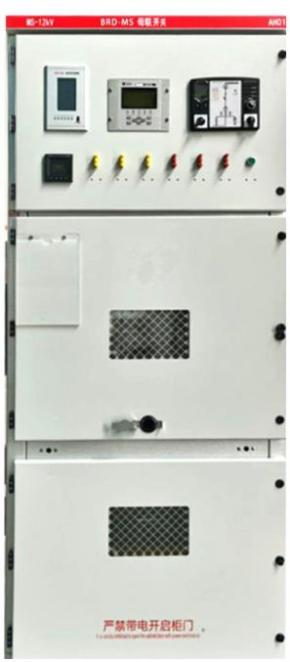

装置的主要作用是可以快速阻断负荷系统异步电动机磁场能量向故障工作电源短路点衰减的通路、减小切换电源时异步电动机的二次冲击,避免切换后电机失稳停转。电源短路故障时的最快切换时间不大于30ms。装置为多面开关柜成套形式,适用于新建和改造项目。
产品选型
产品功能
BRD-MS一体式快速切换装置主要由切换控制器、工作电源进线开关K1、工作电源电压监测PT1、备用电源进线开关K2、备用电源电压监测PT2和母联开关K3、综保、柜体及附件等组成;
其中K1、K2、K3为分闸时间小于5ms、合闸时间小于15ms的涡流驱动快速开关;
正常运行时,工作电源进线开关K1、备用电源K2处于合闸状态,母联开关K3处于分闸状态;切换控制器实时监测工作、备用电源的电压同期状态——符合并网条件时,快切功能解锁;不符合并网条件时,快切功能闭锁,并报警;

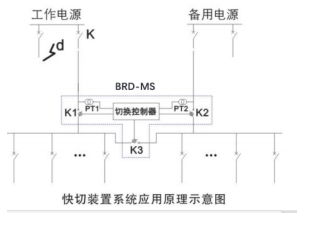

当工作电源系统发生开路(开关K偷跳)或短路(d点)故障时,并且工备电源的电压同期性满足并网条件,切换控制器命令K1跳闸,然后再合K3,实现对负荷供电的切换,故障解除后,可自动或手动返回。

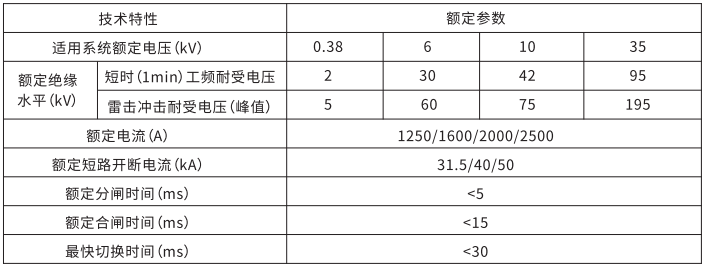

技术参数
