产品功能

Ø主要功能

• 实时监测高压电力电缆的泄露电流；

• 实时监测高压电力电缆的三相不平衡度；

• 介质损耗实时监测及超值报警；

• 电缆绝缘阻值实时监测及超值报警；

Ø产品特点

• 采用高精度微电流传感器，能充分保证监测的精度和线性度；抗电磁冲击及电网操作冲击能力强；

• 采用“同步测量、相对比较、趋势判断”的动态诊断机制，提高监测系统运行及诊断的可靠性；

• 将微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程，用准确的指标反映高压电力电缆的绝缘状况；

• 工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；

• 故障追忆功能，显示最近20次历史故障记录；

• 中文液晶显示，运行状态清晰，菜单式操作，方便易用。

工作原理

Ø装置工作原理

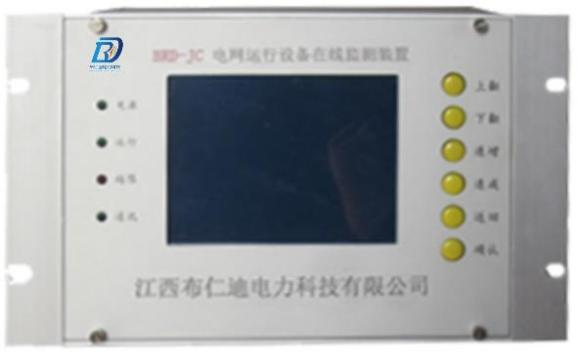

     BRD-JC在电力设备运行状态下，利用系统运行电压进行的电力设备特性参量进行在线测量。测量可以是连续的，也可以是间断的。在线监测是一种非破坏性测量，由于测量是在设备运行过程中进行的，大大提高了试验的真实性与有效性，有助于及时发现电力设备潜在的缺陷和故障。

Ø报警说明

• 当装置系统监测到被监测对象出现轻微故障时，被监测对象还可以继续运行，此时故障指示灯亮，蜂鸣器和继电器均不动作；

• 当装置系统监测到被监测对象出现中度故障时，被监测对象还仍可以短时运行，但需引起注意，需考虑更换，此时故障指示灯亮，蜂鸣器报警，但继电器不动作；

• 当装置系统监测到被监测对象出现严重故障时，强烈建议更换设备，此时故障指示灯亮，蜂鸣器报警，继电器动作；

技术参数

• 工作电源：AC/DC 220V±10%；               电压信号：Un=3V～300V；

• 绝缘性能：外壳和端子间＞100MΩ；          介质损耗：tanδ=-500%～500%；

• 外壳防护：IP40；                                     电容量：Cx=10pF～0.3µF；

• 适用电压等级：0.4～35kV；                      电容比值：Cx:Cn=1:1000～1000:1；

• 电流信号：Ix或In=70µA～700mA；           泄漏电流测量范围：50µA～8mA。

使用环境

• 环境温度：-10℃~+40℃；

• 海拔高度：≤1000米，若海拔高于1000米请注明；

• 使用场所：无酸碱腐蚀处；

• 相对湿度：日平均相对湿度不大于95%；

• 地震烈度：8级。
